GGD AC ଲୋ-ଭୋଲଟେଜ୍ ସୁଇଚ୍ ଗିଅର୍ |
ଉତ୍ପାଦ ସମୀକ୍ଷା
GGD AC ଲୋ-ଭୋଲଟେଜ୍ ସୁଇଚ୍ ଗିଅର୍ AC 50Hz ସହିତ ବିଦ୍ୟୁତ୍ ବିତରଣ ସିଷ୍ଟମ୍ ପାଇଁ ଉପଯୁକ୍ତ, 380V ର ୱାର୍କିଂ ଭୋଲଟେଜ୍ ଏବଂ ପାୱାର୍ ପ୍ଲାଣ୍ଟ, ସବଷ୍ଟେସନ୍, କାରଖାନା ଏବଂ ଖଣି ଉଦ୍ୟୋଗରେ 3150A ପର୍ଯ୍ୟନ୍ତ କାର୍ଯ୍ୟ କରେଣ୍ଟକୁ ଶକ୍ତି ରୂପାନ୍ତର, ବଣ୍ଟନ, ଏବଂ ଶକ୍ତି, ଆଲୋକ ଏବଂ ବଣ୍ଟନ ଉପକରଣର ନିୟନ୍ତ୍ରଣ |
GGD AC ଲୋ-ଭୋଲଟେଜ୍ ସୁଇଚ୍ ଗିଅର୍ ହେଉଛି ଏକ ନୂତନ ପ୍ରକାରର ଏସି ଲୋ-ଭୋଲଟେଜ୍ ସୁଇଚ୍ ଗିଅର୍, ଶକ୍ତି ବିଭାଗର ଉଚ୍ଚ ଅଧିକାରୀ, ବୃହତ ଶକ୍ତି ଉପଭୋକ୍ତା ଏବଂ ଡିଜାଇନ୍ ବିଭାଗର ଆବଶ୍ୟକତା ଅନୁଯାୟୀ ଡିଜାଇନ୍ ହୋଇଛି, ସୁରକ୍ଷା, ଅର୍ଥନୀତି, ଯୁକ୍ତିଯୁକ୍ତତା ଏବଂ ନିର୍ଭରଯୋଗ୍ୟତା ଉପରେ ଆଧାର କରି |ଉତ୍ପାଦରେ ଉଚ୍ଚ ଭାଙ୍ଗିବା କ୍ଷମତା, ଉତ୍ତମ ଗତିଶୀଳ ଏବଂ ତାପଜ ସ୍ଥିରତା, ନମନୀୟ ବ electrical ଦୁତିକ ଯୋଜନା, ସୁବିଧାଜନକ ମିଶ୍ରଣ, ଦୃ strong ବ୍ୟବହାରିକତା, ଉପନ୍ୟାସ ଗଠନ, ଏବଂ ସୁରକ୍ଷା ସ୍ତର ରହିଛି, ଏବଂ ଲୋ-ଭୋଲଟେଜ୍ ସୁଇଚ୍ ଗିଅରର ସମ୍ପୂର୍ଣ୍ଣ ସେଟ୍ ପାଇଁ ଏକ ଅପଡେଟ୍ ଉତ୍ପାଦ ଭାବରେ ବ୍ୟବହାର କରାଯାଇପାରିବ |
GGD AC ଲୋ-ଭୋଲଟେଜ୍ ସୁଇଚ୍ ଗିଅର୍ ମଧ୍ୟ IEC439 "ସଂପୂର୍ଣ୍ଣ ଲୋ-ଭୋଲଟେଜ୍ ସୁଇଚ୍ ଗିଅର୍ ଏବଂ କଣ୍ଟ୍ରୋଲ୍ ଗିଅର୍" ଏବଂ GB7251 "ଲୋ-ଭୋଲଟେଜ୍ ସଂପୂର୍ଣ୍ଣ ସୁଇଚ୍ ଗିଅର୍" ଭଳି ମାନକ ପୂରଣ କରେ |
ବ୍ୟବହାରର ସର୍ତ୍ତ
ଚାରିପାଖର ବାୟୁ ତାପମାତ୍ରା + 40 exceed ରୁ ଅଧିକ ହେବା ଉଚିତ ନୁହେଁ ଏବଂ -5 than ରୁ କମ୍ ହେବା ଉଚିତ୍ ନୁହେଁ, ଏବଂ 24 ଘଣ୍ଟା ମଧ୍ୟରେ ହାରାହାରି ତାପମାତ୍ରା + 35 than ରୁ ଅଧିକ ହେବା ଉଚିତ୍ ନୁହେଁ;
ଇନଡୋର ସଂସ୍ଥାପନ ସୁପାରିଶ କରାଯାଏ, ଏବଂ ବ୍ୟବହାର ସ୍ଥାନର ଉଚ୍ଚତା 2000 ମିଟରରୁ ଅଧିକ ହେବା ଉଚିତ ନୁହେଁ, ଯାହା ଅର୍ଡର କରିବା ସମୟରେ ନିର୍ଦ୍ଦିଷ୍ଟ କରାଯିବା ଉଚିତ;
ଆଖପାଖ ବାୟୁର ଆପେକ୍ଷିକ ଆର୍ଦ୍ରତା + 40 a ସର୍ବାଧିକ ତାପମାତ୍ରାରେ 50% ରୁ ଅଧିକ ହେବା ଉଚିତ୍ ନୁହେଁ ଏବଂ ପରିବର୍ତ୍ତନ ଦ୍ caused ାରା ଘନୀଭୂତ ହେବାର ସମ୍ଭାବ୍ୟ ପ୍ରଭାବକୁ ବିଚାର କରିବାକୁ ନିମ୍ନ ତାପମାତ୍ରାରେ ଅଧିକ ଆପେକ୍ଷିକ ଆର୍ଦ୍ରତା (ଯଥା 90% + 20 at) ଅନୁମତି ଦିଆଯାଏ | ତାପମାତ୍ରାରେ;
ସଂସ୍ଥାପିତ ହେଲେ, ଭୂଲମ୍ବ ପୃଷ୍ଠରୁ ପ୍ରବୃତ୍ତି 5 ° ରୁ ଅଧିକ ହେବା ଉଚିତ୍ ନୁହେଁ;
ଯନ୍ତ୍ରପାତିଗୁଡିକ ଏପରି ସ୍ଥାନରେ ସ୍ଥାପନ କରାଯିବା ଉଚିତ ଯେଉଁଠାରେ କ severe ଣସି କମ୍ପନ କିମ୍ବା ଶକ୍ ନାହିଁ ଏବଂ ଏହା ବ electrical ଦୁତିକ ଉପାଦାନଗୁଡ଼ିକର କ୍ଷୟ ହେବାର ସମ୍ଭାବନା ନାହିଁ |
ନିର୍ଦ୍ଦିଷ୍ଟ ଆବଶ୍ୟକତା ପୂରଣ କରିବାକୁ ଗ୍ରାହକ ନିର୍ମାତା ସହିତ ବୁ ate ାମଣା କରିପାରିବେ |
ଯାନ୍ତ୍ରିକ ପାରାମିଟର |
|
ମଡେଲ୍ | （V） ରେଟେଡ୍ ଭୋଲଟେଜ୍ (V) |
（A） ରେଟେଡ୍ କରେଣ୍ଟ୍ (A) |
(kA) ସର୍ଟ ସର୍କିଟ ଭାଙ୍ଗିବା କରେଣ୍ଟ (kA) | （1s） (kA) ସାମ୍ପ୍ରତିକ ସମୟ (1s) (kA) କୁ ପ୍ରତିରୋଧ କରେ |
(kA) ରେଟେଡ୍ ଶିଖର ପ୍ରତିରୋଧ କରେ (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600 (630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500 (1600) | 30 | 30 | 60 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 150 |
| B | 2500 | |||||
| C | 2000 | |||||

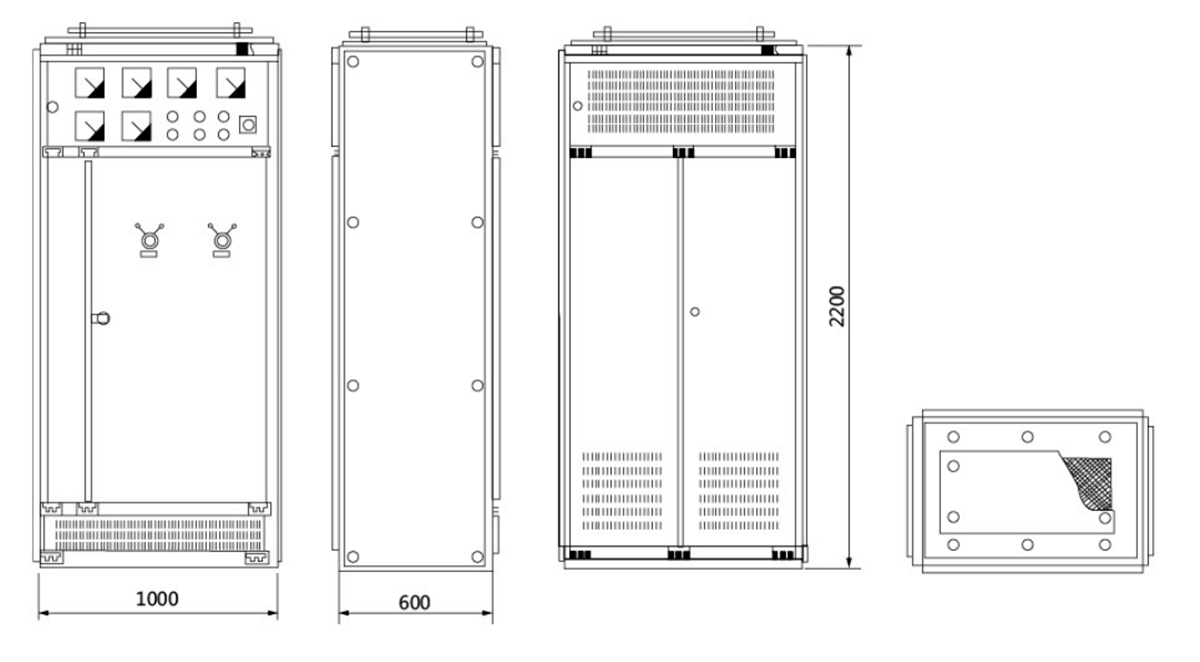

ବାହ୍ୟରେଖା ଡାଇମେନ୍ସନାଲ୍ ଚିତ୍ରାଙ୍କନ |
ଏକ ଆଦେଶ ରଖିବା ପାଇଁ ctions:
ଏକ ଅର୍ଡର ଦେବାବେଳେ, ଉପଭୋକ୍ତା ପ୍ରଦାନ କରିବା ଉଚିତ୍:
- ମୁଖ୍ୟ ସର୍କିଟ ବିତରଣ ଚିତ୍ର ଏବଂ ଲେଆଉଟ୍ ଚିତ୍ର, ରେଟିଂ ୱାର୍କିଂ ଭୋଲଟେଜ୍, ରେଟିଂ ୱାର୍କିଂ କରେଣ୍ଟ୍, ସୁରକ୍ଷା ଡିଭାଇସ୍ ସେଟିଂ କରେଣ୍ଟ୍ ଏବଂ ଆବଶ୍ୟକ ବ technical ଷୟିକ ପାରାମିଟରଗୁଡିକ |
- ଆସୁଥିବା ଏବଂ ଯାଉଥିବା କେବୁଲର ନିର୍ଦ୍ଦିଷ୍ଟତା ସୂଚାନ୍ତୁ |
- ସୁଇଚ୍ କ୍ୟାବିନେଟରେ ମୁଖ୍ୟ ବ electrical ଦୁତିକ ଉପାଦାନଗୁଡ଼ିକର ମଡେଲ୍, ନିର୍ଦ୍ଦିଷ୍ଟତା ଏବଂ ପରିମାଣ |
- ଯଦି ସୁଇଚ୍ କ୍ୟାବିନେଟ୍ କିମ୍ବା ଆସୁଥିବା କ୍ୟାବିନେଟ୍ ମଧ୍ୟରେ ବସ୍ ବ୍ରିଜ୍ କିମ୍ବା ବସ୍ ସ୍ଲଟ୍ ଆବଶ୍ୟକ ହୁଏ, ତେବେ ନିର୍ଦ୍ଦିଷ୍ଟ ଆବଶ୍ୟକତା ଯେପରିକି ସ୍ପାନ୍ ଏବଂ ଭୂମିରୁ ଉଚ୍ଚତା ସୂଚିତ କରାଯିବା ଉଚିତ |
- ଯେତେବେଳେ ସ୍ୱତନ୍ତ୍ର ପରିବେଶ ଅବସ୍ଥାରେ ସୁଇଚ୍ କ୍ୟାବିନେଟ୍ ବ୍ୟବହୃତ ହୁଏ, ଅର୍ଡର କରିବା ସମୟରେ ବିସ୍ତୃତ ନିର୍ଦ୍ଦେଶ ପ୍ରଦାନ କରାଯିବା ଉଚିତ |
- ସୁଇଚ୍ କ୍ୟାବିନେଟର ପୃଷ୍ଠଭୂମି ରଙ୍ଗ ଏବଂ ଅନ୍ୟାନ୍ୟ ନିର୍ଦ୍ଦିଷ୍ଟ ଆବଶ୍ୟକତା |
